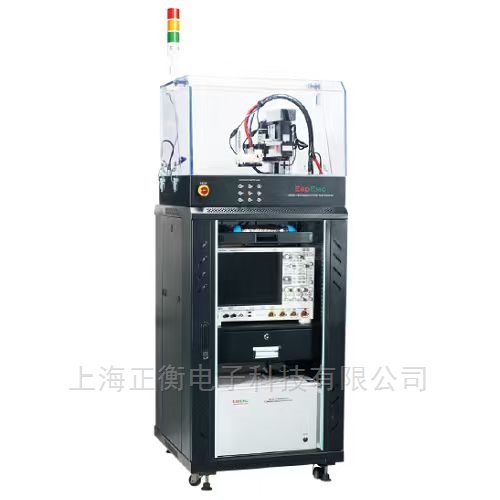

ES640带电器件模型（CDM）测试系统

ESDEMC Technology LLC 由 Wei Huang 于 2011 年 3 月在美国密苏里州罗拉创立。ESDEMC 开发 ESD 和 EMC 解决方案。公司致力于提供创新、先进、高质量和具有成本效益的解决方案以及一般咨询、测试服务和定制项目。产品包括充电设备模型 (CDM) 系统、电缆放电事件 (CDE) 系统、ESD 模拟器、脉冲衰减器、电流探头、用于射频发射/免疫的 TEM 电池、高压直流电源、定制的高压/射频设计。ESDEMC Technology 自 2012 年以来一直是 ESD 协会的企业会员。

ES640带电器件模型（CDM）测试系统支持所有主流CDM测试方法和标准，在较大的测试空间内实现快速准确定位，最小步进jum，测试空间可定制化环境控制密封，具有更快的干燥速度，更低的运行成本以及更好的测试重复性。超宽的测量带宽18+GHz校准的测量路径加DSP增强测试带宽。配备3台高清摄像头的清晰视觉。

带电器件模型（CDM）静电放电是微电子电路故障的常见原因，相对较低电压下的CDM 放电可严重损坏或毁坏敏感器件，这种情况通常发生在静电设备接触到不同电位的金属表面时，具有极快的上升时间。

ES640 型带电器件模型 (CDM) 测试系统是一种机械化CDM测试系统，设计用于满足所有常用CDM测试方法的要求，允许采用场感应空气放电法(FICDM)和先接触法(CCDM)两种方法。该系统包括计算机、环境控制室、精密 XYZ 运动系统、不同类型的CDM测试装置以及自动测试和数据分析软件。

产品特点

■ 高分辨率摄像头（多达三个）可轻松进行针脚校准

■ 高分辨率运动控制系统（最小分辨率1微米）

■ 允许批量测试多个器件

■ 正在申请的CCDM方法可实现更高的重复性

■ 特制测试仓可提高干燥装置的效率

■ 可循环干燥装置（成本低于氮气）

ES640带电器件模型（CDM）测试系统产品应用

● 用于封装和晶圆级测试的通用带电器件模型系统

● 支持多种流行的最新CDM方法：

  ANSI/ESDA/JEDEC JS-002 (FICDM)

  AEC Q100-011 Rev-D (2019 Ver. 遵循JS-002)

  AEC Q101-005 Rev-A (2019 Ver. 遵循JS-002)

  ANSI/ESD SP5.3.3 (LI-CCDM, 需要vf-TLP )

  CC-TLP (ESDA SP 待定,需要 vf-TLP )

  RP-CCDM（申请中）

  可以根据要求提供标准或定制解决方案

  可根据自动CBM（带电电路板模型）和测试平面需求定制相应尺寸
