高压直流电源的结构组成及具体应用领域

点击次数：39 更新时间：2026-04-13

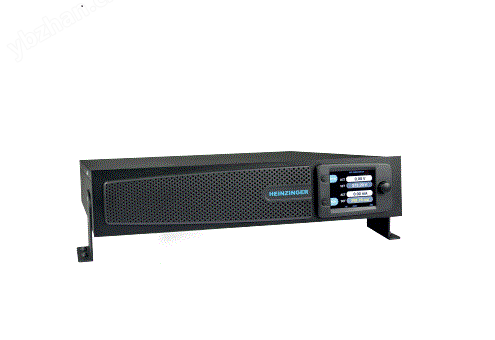

　　高压直流电源是一种能够提供高电压、直流电输出的电源设备，广泛应用于电力传输、工业设备供电、科研实验等领域。与传统的交流电源相比，具有更高的传输效率、更小的线路损耗以及更强的抗干扰能力。

　　高压直流电源的基本原理：

　　1.整流技术：通常采用整流器将交流电转换为直流电。整流器通过二极管或晶闸管等器件，将交流电的正负半周分别整流，从而实现直流输出。

　　2.滤波技术：在整流过程中，输出的直流电往往存在一定的纹波，因此需要通过滤波器进行处理。滤波器通常由电容、电感等元件构成，可以有效降低输出直流电的纹波系数，提高电源的稳定性。

　　3.稳压技术：为了保证输出电压的稳定性，还需配备稳压电路。这一部分可以采用线性稳压器或开关稳压器，根据负载变化自动调整输出电压。

　　4.控制系统：配备先进的控制系统，实现对输出电压、电流的实时监测和调节，以确保电源在各种工况下的安全稳定运行。

　　组成部分：

　　1.输入电源

　　输入电源通常为交流电源，电压等级根据设计要求而定。输入电源为后续的整流、滤波和稳压提供基础。

　　2.整流器

　　整流器是核心组件之一，负责将交流电转换为直流电。常见的整流器类型包括单相整流、三相整流和全桥整流等。整流器的选择主要依据输出功率和电流要求。

　　3.滤波器

　　滤波器用于平滑整流后的直流电输出，减少电压纹波。常见的滤波器有LC滤波器和RC滤波器，通过合理选择电感和电容值，可以达到良好的滤波效果。

　　4.稳压器

　　稳压器用于保持输出电压的稳定性，防止负载变化对电源输出造成影响。可采用线性稳压器或开关稳压器，后者具有更高的效率和更小的体积。

　　5.控制系统

　　控制系统负责监测和调节直流电源的输出参数，确保其在设定范围内。多采用数字信号处理器（DSP）或微控制器（MCU）作为核心控制单元，实现智能化管理。

　　6.保护电路

　　应具备过压、过流、短路等保护功能。保护电路能够在故障发生时及时切断电源，保障设备和人员的安全。

　　高压直流电源的应用领域：

　　1.电力传输

　　高压直流输电（HVDC）技术是现代电力系统中重要的传输方式，尤其适用于远距离大功率电能的传输。与交流输电相比，HVDC具有更低的输电损耗和更高的稳定性，能够有效解决电网的输电瓶颈问题。

　　2.可再生能源接入

　　随着可再生能源的发展，特别是风能和太阳能的大规模利用，在可再生能源发电系统中的应用越来越普遍。能将不稳定的可再生能源转化为稳定的直流电，便于并网和储能。

　　3.工业设备供电

　　许多工业设备（如电解铝、镍氢电池充电、金属加工等）需要直流电源进行供电。能提供稳定的电流，满足各类工业设备的生产需求。

　　4.科研实验

　　在科研领域，被广泛应用于粒子加速器、真空设备、激光器等实验室设备中，提供所需的直流电源支持。

　　5.电动车充电

　　随着电动车市场的快速发展，高压直流快速充电桩逐渐成为主流。能实现更快的充电速度，提高电动车的使用便利性。
